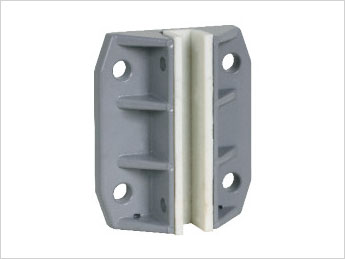

Bidaiarien igogailuetarako irristatze-gida oinetakoak THY-GS-310G

Deskribapen laburra:

THY-GS-310G gida-zapata igogailuaren gida-errailaren eta kabina edo kontrapisuaren artean zuzenean irristatu daitekeen gida-gailu bat da. Kabina edo kontrapisua gida-errailean egonkortu dezake, gora eta behera bakarrik irristatu dadin, kabina edo kontrapisua funtzionamenduan zehar okertu edo kulunkatu ez dadin.


Produktuaren xehetasuna

Produktuen etiketak

Produktuaren parametroak

Abiadura nominala: ≤1.75m/s

Gida-errailarekin bat etortzea: 10,16.4

Produktuaren informazioa

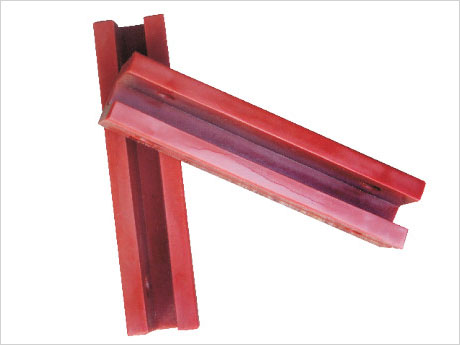

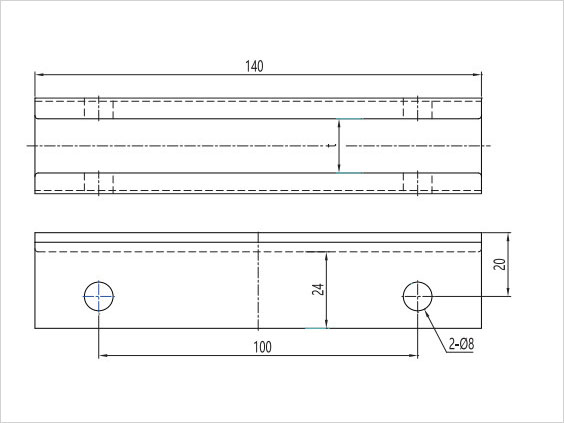

THY-GS-310G gida-zapata igogailuaren gida-errailaren eta kabina edo kontrapisuaren artean zuzenean irristatu daitekeen gida-gailu bat da. Kabina edo kontrapisua gida-errailean egonkortu dezake, gora eta behera bakarrik irristatu dadin, kabina edo kontrapisua funtzionamenduan zehar okertu edo kulunkatu ez dadin. Olio-kopa bat instala daiteke gida-zapaten goiko aldean, zapataren forruaren eta gida-errailaren arteko marruskadura murrizteko. Gida-zapatak erabiltzen direnean, igogailu batek 8 pieza ditu, eta kabinako kontrapisuak 4 pieza ditu, eta kabina edo kontrapisuaren goialdean eta behealdean instalatzen dira. Gida-zapata zapataren forruaz, oinarri batez eta zapataren gorputz batez osatuta dago. Zapaten eserlekua beheko indartze-saihetsez hornituta dago erabileraren sendotasuna bermatzeko. Oro har, igogailuaren abiadura ≤ 1,75 m/s duten igogailuetan aplikatzen da. 10 mm eta 16 mm-ko errailaren zabalera berdina da. Gida-zapata irristakor finkoa, oro har, olio-koparekin erabili behar da eta kontrapisuaren markoan aplikatzen da.

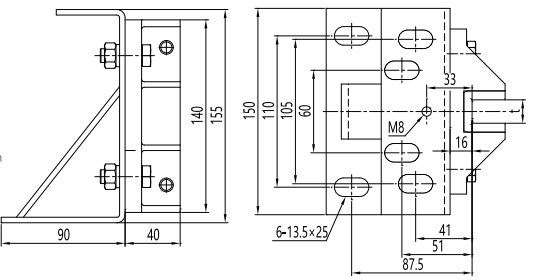

Gida-zapaten instalazioak honako baldintza hauek bete behar ditu:

1. Goiko eta beheko gida-oinetakoak instalatu ondoren, lerro bertikal berean egon behar dute, okertu edo bihurritu gabe. Ziurtatu goiko eta beheko gida-oinetakoak segurtasun-masailezurraren erdian lerro berean daudela.

2. Gida-zapata instalatu ondoren, gida-errailaren eta zapataren forruaren arteko ezkerreko eta eskuineko tartea 0,5~2 mm-koa izan behar da, eta zapataren forruaren eta gida-errailaren goiko gainazalaren arteko tartea 0,5~2 mm-koa izan behar da.
