Iman Iraunkorreko Sinkronizatutako Engranajerik gabeko Trakzio Makina THY-TM-K200

THY-TM-K200 iman iraunkorreko engranajerik gabeko igogailu trakzio-makinaren diseinuak eta ekoizpenak "GB7588-2003-Igogailuen Fabrikazio eta Instalaziorako Segurtasun Kodea", "EN81-1: 1998-Igogailuen Eraikuntza eta Instalaziorako Segurtasun Arauak", "GB/ T24478-2009-Igogailuen Trakzio Makina" araudiekin bat datoz. Trakzio-makina iman iraunkorreko motor sinkrono batez, trakzio-gurpil batez eta balazta-sistema batez osatuta dago. Errendimendu handiko iman iraunkorreko materialak eta motor-egitura berezi bat erabiliz, abiadura txikiko eta momentu handiko ezaugarriak ditu. K serieak kanpoko errotore-egitura du, eta balazta-sistema bloke-balazta egitura bat da. Trakzio-gurpila eta balazta-gurpila koaxialki finko konektatuta daude eta motorraren ardatz-luzapen muturrean zuzenean instalatzen dira. Balazta mikroetengailu batekin hornituta dago balazta-egoera kontrolatzeko. Balazta irekitzen denean, mikroetengailuaren kontaktu normalean irekita dagoena ixten da. Makina-gela duten igogailuetarako eta makina-gelarik gabeko igogailuetarako egokia da. Trakzio-erlazioa 2:1 eta 4:1 da, karga nominala 630KG~1150KG, abiadura nominala 0.5~2.5m/s da, eta trakzio-polearen diametroa 400mm eta 450mm izan daiteke. Trakzio-makina bakoitzak kalitate-ikuskapen zorrotza gainditzen du fabrikatik irten aurretik, produktuaren kalitatea eta errendimendua bermatzeko.

1.Trakzio-makinaren instalazioa

• Trakzio-makina instalatu aurretik, instalazio-markoaren eta zimenduaren sendotasuna ziurtatu behar duzu.

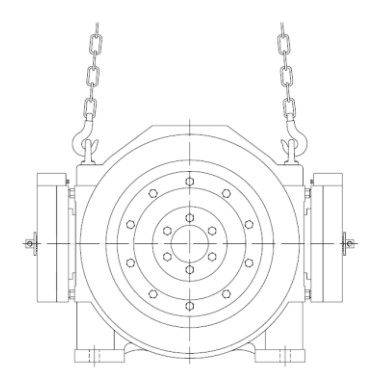

• Trakzio-makina altxatzerakoan, erabili trakzio-makinaren gorputzean dagoen altxatzeko eraztuna edo zuloa.

• Altxatzerakoan, ziurtatu bertikalki altxatzen duzula, eta bi kakoen arteko angelua 90° baino txikiagoa izan behar dela.

• Trakzio-makinaren instalazio-planoa maila berean egon behar da, eta dagokien bibrazioa murrizteko neurriak egon behar dira.

• Altzairuzko alanbrezko soka zintzilik dago eta dagokion karga trakzio-polearen erdiko planotik bertikalki igaro behar da.

• Ziurtatu trakzio-makina instalatuta dagoen markoaren gainazala laua dela eta gehienezko desbideratze onargarria 0,1 mm-koa dela.

• Makina-gelako bolantea unitate nagusiaren atzealdeko beheko ezkerrean dago. Mesedez, arreta jarri markoaren interferentziari.

• Trakzio-makina finkatzeko torlojuen tamaina oin-zuloekin hornituta dago, eta 8,8ko indarra duten torlojuak erabiltzen dira.

• Normalean trakzio-makinak jauzi-kontrako haga eta babes-estalki bat izaten ditu; mesedez, berrezarri alanbrezko soka instalatu ondoren.
