Igogailurako gida-erraila
| Modeloa | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| T82/B | 82,5 | 68,25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28,6 | 51 | 17,5 | 14.5 | 17,5 |
| T140-3/B | 140 | 127 | 31,75 | 57 | 25.4 | 17,5 | 19 |

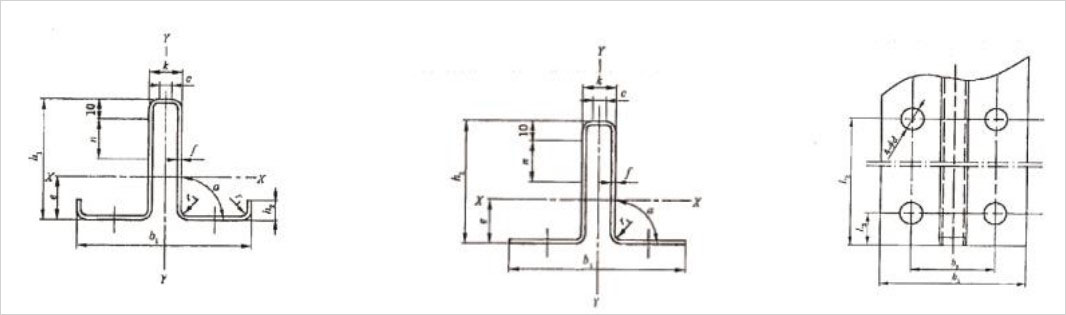

| Modeloa | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1.8 | 2 | 60 |
| 16.4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1.8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. Mekanizatutako igogailuaren gida-erraila
2. Igogailuaren gida-errail hotzean marraztua
3. Igogailuaren gida-errail pertsonalizatua
4. Igogailuaren gida-errail hutsa
5. Hotzean marraztutako igogailuaren gida-errailen arrailak, mekanizatutako igogailuaren gida-errailen arrailak, lodiera bereziko arrailak, T sekzioko arrailak, forjatutako klipak, irristatzeko grapak, irristatzeko klipak, T klipak.
6. Araua: ISO 7465.
7. Modeloa: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Ontziratzea: Gure gida-errailak sortatan ontziratzen dira, bi muturretan babes-estalkiekin, eta sorta bakoitza plastikozko xaflaz ontziratzen da. Zure beharren arabera ere ontziratu dezakegu.
9. MARAZZI bezalako gida-errailak eman ditzakegu.
Igogailuaren gida-erraila igogailua igogailu-kabinan gora eta behera mugitzeko bide segurua da, kabina eta kontrapisua gora eta behera mugitzen direla ziurtatuz. Gida-errailak plaka eta gida-errailaren euskarria igogailu-kabinako hormarekin lotzen ditu, igogailu-kabinari eta kontrapisuari gidaritza emateko. Segurtasun-pintzaren euskarri-funtzioa balaztatzean igogailu-sistemaren zati garrantzitsua da. Igogailuetan erabili ohi den gida-erraila "T" formakoa da. Zurruntasun handia, fidagarritasun handia, segurtasuna eta kostu baxua bezalako ezaugarriak ditu. Gida-errailaren planoa leuna izan behar da, gainazal irregularrik gabe. Gida-erraila igogailu-kabinako gida-zapaten eta segurtasun-tresnen joan-etorriaren erraila denez, tartea bermatu behar da instalazioan. Aldi berean, gida-errailak igogailua geldiarazteko ardura izan behar du abiadura gehiegiko istripu bat izanez gero, beraz, ezin da bere zurruntasuna alde batera utzi.
Igogailuen gida-errailak honela banatzen dira: gida-errail solidoak eta kontrapisudun gida-errail hutsak.
Gida-errail solidoa mekanizatutako gida-errail bat da, gida-gainazala mekanizatuz eta gida-errailaren profilaren piezak lotuz eratzen dena. Bere helburua igogailuaren kabina martxan jartzeko gidaritza ematea da igogailua martxan dagoen bitartean. Gida-errail solido txikia kontrapisuaren gidaritzarako ere erabiltzen da. Gida-errail solidoen zehaztapen asko daude gida-errailaren zoruaren zabaleraren arabera, eta hauek bana daitezke: T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140, etab.

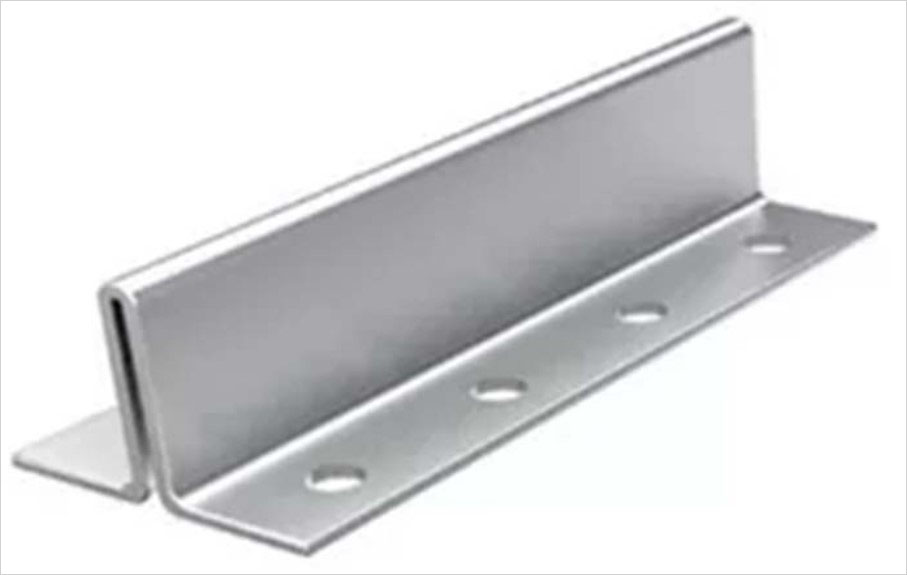

Kontrapisuko gida-errail hutsak 2,75 mm eta 3,0 mm-ko lodierako errodadurazko gida-errailak dira. Molde anitzekoen bidez bobinatutako plaketatik hotzean eratzen dira. Batez ere, igogailuaren funtzionamenduan kontrapisuari gidaritza emateko erabiltzen dira. Gida-errail hutsak alde zuzenetan eta alde hegaladunetan bana daitezke, gida-errailaren muturreko gainazalaren formaren arabera, hain zuzen ere TK5 eta TK5A.
