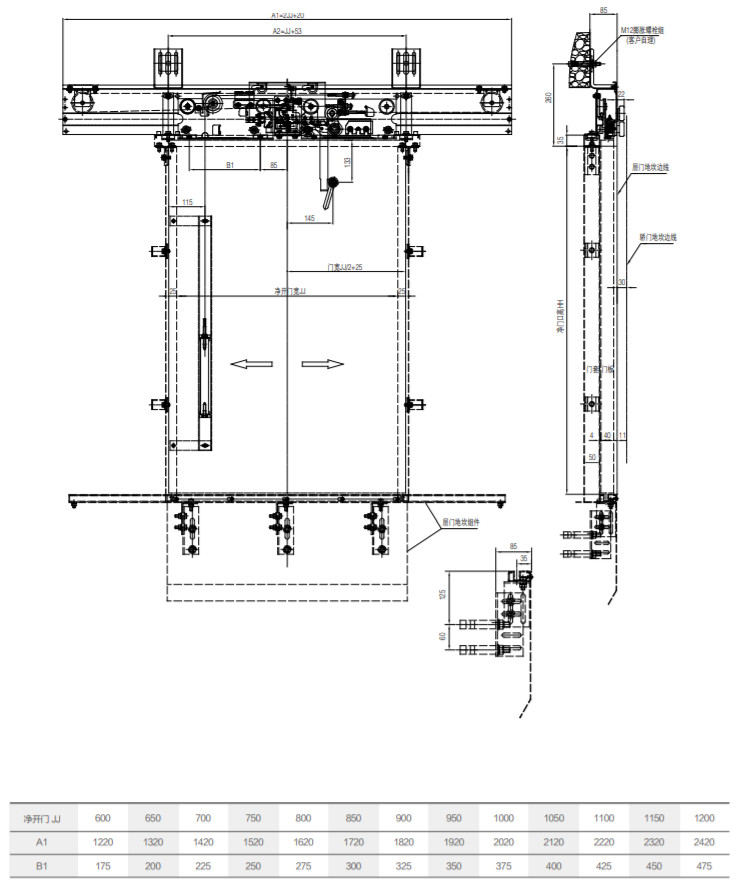

2 hostoko erdiguneko irekiera-atearen gailua THY-LD-B
1. Desblokeatzeko metodoa ateko panela desblokeatzea eta 45 kg-ko penduluaren inpaktu proba gainditzea da.
2. Atea mailu astun batek ixtera behartzen du, eta mailu astuna eta gida-hodia lurreratze-atearen barnealdean jartzen dira.
3. Ateko sarrailak Igogailuen Ikuskapen Zentro Nazionalaren proba gainditu du eta CE eta CU-TR ziurtagiriak lortu ditu.
4. Ateko sarrailaren tentsio aplikagarria: ≤ AC230V, ≤ DC110V.
1. Atearen zokaloaren eta estalkiaren instalazioa
1.1. Zehaztu atariaren sarrera eta irteera posizioa igogailu-kaxaren tamainaren arabera; doitu atariaren erdigunea sarrera eta irteeraren erdigunearekin berdina izan dadin, eta markatu atariaren erdigunea; doitu atariaren maila 1/1000 baino txikiagoa izan dadin; Gainazala igogailu-kaxan ura sartzea eragozteko.

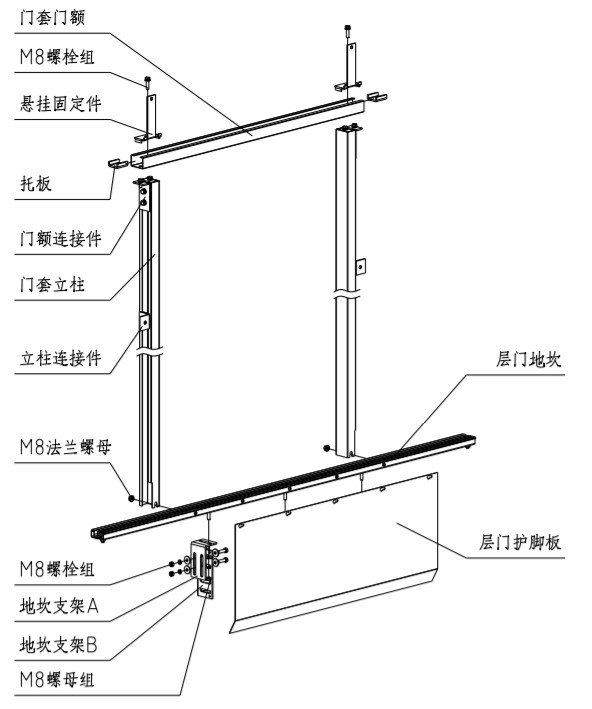

1.2. Muntatu atearen estalkiaren zutabea eta atearen estalkiaren atea lotura-piezekin, eta instalatu zintzilikarioak diren finkatzeko piezak; jarri atea atariko izkinan, doitu atearen estalkiaren zutabearen bertikaltasuna 1/1000 baino txikiagoa izan dadin; atearen estalkiaren erdigunea sarrera eta irteera atariko erdigunearen neurketarekin bat dator; atearen estalkiaren beheko kopeta-planoaren eta atariko goiko planoaren tamaina atearen altuera garbia da. Doikuntza amaitutakoan, blokeatu M8 brida-azkoina. Tamaina doitu ondoren, finkatu zutabearen konektorea horman.
1.3. Jarri lurreratze-atearen babes-babeslea ate-ertzean.
2. Lurreratze-atearen gailuaren instalazioa

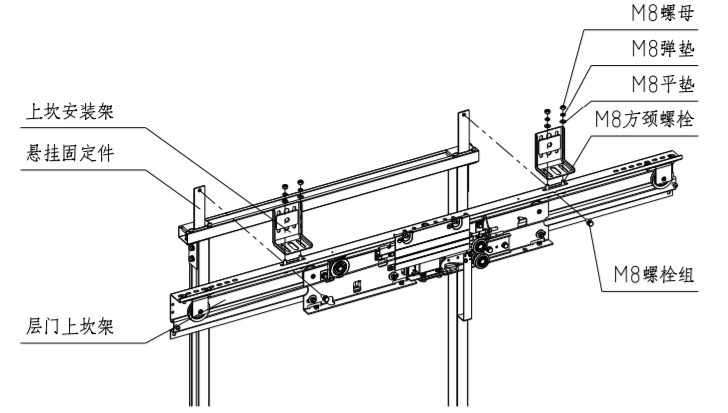

2.1. Lerrokatu lurreratze-atearen goiko atariko markoa esekidura-finkatzeko piezaren beheko muturrean dagoen heldulekuarekin, eta blokeatu goiko atariko markoa eta lurreratze-atearen esekidura-finkatzeko pieza M8*20 torloju-taldearen bidez.
2.2. Finkatu goiko atariaren muntaketa-markoa igogailu-kaxaren horman hedapen-torlojuekin edo horma zeharkako torlojuekin. Goiko atariaren muntaketa-markoa eta lurreratze-atearen goiko ataria M8 lepo karratuko torlojuekin lotuta daude.
2.3. Egokitu lurreratze-atearen goiko ertza ezkerrera eta eskuinera, atearen erdigunea irekita eta sarrera eta irteeraren erdigunea koherenteak izan daitezen.
2.4. Doitu lurreratze-atearen gailuaren zoruaren bertikaltasuna. Doitu lurreratze-atearen gailuaren zoruaren bertikaltasuna ±0,5 mm-ra lerro bertikal bat jarriz edo kabinako atearen muga erreferentzia gisa hartuta.
2.5 Hurrengo solairuko ateetan atariko markoa instalatzeko parametro nagusiak berrikusi ondoren, estutu instalazioko torloju guztiak:

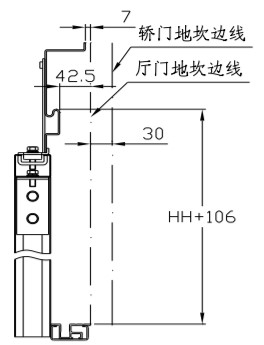

Lurreratze-atearen goiko atariaren markoaren altuera: lurreratze-atearen goiko atariaren markoaren gida-errailaren goiko gainazalaren eta lurreratze-atearen atariaren arteko distantzia HH+106 mm da;
Lurreratze-atearen goiko atariko markoaren erdigunea: lurreratze-atearen goiko atariko markoaren erdigunearen eta sarrera eta irteeraren erdigunearen arteko desbideratzea ±1 mm-koa da;
Lurreratze-atearen goiko ertzaren gida-errailaren eta kabinako atearen ertzaren arteko distantzia: lurreratze-atearen goiko ertzaren gida-errailaren eta lurreratze-atearen ertzaren arteko distantzia 42,5 mm-koa da, eta kabinako atearen ertzetik 72,5 mm-koa.
Lurreratze-atearen goiko atariaren markoaren altuera: lurreratze-atearen goiko atariaren markoaren gida-errailaren goiko gainazalaren eta lurreratze-atearen atariaren arteko distantzia HH+106 mm da;
Lurreratze-atearen goiko atariko markoaren erdigunea: lurreratze-atearen goiko atariko markoaren erdigunearen eta sarrera eta irteeraren erdigunearen arteko desbideratzea ±1 mm-koa da;
Lurreratze-atearen goiko ertzaren gida-errailaren eta kabinako atearen ertzaren arteko distantzia: lurreratze-atearen goiko ertzaren gida-errailaren eta lurreratze-atearen ertzaren arteko distantzia 42,5 mm-koa da, eta kabinako atearen ertzetik 72,5 mm-koa.
